فیلتر روغن هیدرولیک
فیلتر روغن هیدرولیک با راندمان جذب ذرات (Beta ratio) برابر βₓ(c) ≥ 1000 مطابق ISO 16889، قادر به حذف 99.9% از آلاینده های سخت بزرگ تر از 4 میکرومتر است. این عنصر فیلتراسیون از مدیا میکروگلاس با تخلخل نامی 0.8 تا 2 میکرومتر ساخته می شود. تخریب ذرات سایشی (مانند اکسید آهن با قطر 5 تا 15 میکرون) باعث کاهش عدد ایزو 4406 از 22/18/13 به سطح 16/14/11 می شود. این بهبود عمر پمپ های دنده ای و پیستونی را تا 3.5 برابر افزایش می دهد. فشار کاری معمول طراحی در ساید ریتورن لاین بین 1.5 تا 8 بار و حداکثر دبی اسمی 400 لیتر بر دقیقه است. انتخاب شیر بای پس با فشار cracking 2.1 بار از پارگی مدیا جلوگیری می کند. رعایت افت فشار تمایز (differential pressure) زیر 1.4 بار در ویسکوزیته 32 cSt الزامی است. نصب فیلتر دیفرانسیال با سنسور فرابنفش باعث مانیتورینگ لحظه ای گرفتگی و افزایش عمر روغن تا 5000 ساعت عملیاتی می شود. این داده ها برای عیب یابی سیستم های سروو هیدرولیک با خطای موقعیت کمتر از 0.01 میلی متر حیاتی است.
مانا فیلتر عرضه کننده فیلتر هیدرولیک دستگاه ها و ماشین آلات صنعتی از جمله انواع جرثقیل، دستگاه های پرس و موارد های هیدرولیکی بصورت پیچی spin-on و کارتریجی در ایران است.
چرا بدنه فیلتر هیدرولیک بصورت مش فلزی تولید می شود؟
بدنه مش فلزی در فیلتر هیدرولیک به عنوان لایه نگهدارنده المان فیلتراسیون عمل می کند و از تغییر شکل آن تحت فشار جلوگیری می نماید. در بسیاری از سیستم های هیدرولیک صنعتی، اختلاف فشار دو سمت فیلتر به 5 تا 30 بار می رسد. بدون وجود مش فلزی، مدیای فیلتر ممکن است دچار پارگی، له شدگی یا چین خوردگی شود. ساختار مش از فولاد کربنی یا استنلس استیل با ضخامت 0.2 تا 1 میلی متر تولید می شود و استحکام فشاری بسیار بالایی دارد. این طراحی باعث حفظ سطح موثر فیلتراسیون و جلوگیری از افت ناگهانی راندمان جذب ذرات می گردد. همچنین توزیع یکنواخت جریان روغن در سطح فیلتر، کاهش تلاطم و افزایش ظرفیت نگهداری آلودگی از دیگر مزایای استفاده از مش فلزی است.
مش فلزی علاوه بر استحکام مکانیکی، مقاومت حرارتی و شیمیایی بالایی در برابر روغن های معدنی و سنتتیک ایجاد می کند. دمای کاری بسیاری از فیلترهای هیدرولیک بین 80 تا 120 درجه سانتی گراد است و برخی کاربردهای سنگین به 150 درجه نیز می رسند. در این شرایط، توری فلزی از تغییر ابعاد و افت خواص مکانیکی المان جلوگیری می کند. ساختار شبکه ای مش با درصد فضای باز 30 تا 70 درصد، عبور آزاد روغن را ممکن ساخته و افت فشار را به حداقل می رساند. همچنین در هنگام شوک های فشاری ناشی از استارت پمپ یا بسته شدن ناگهانی شیرها، مش فلزی نقش محافظ سازه ای را ایفا می کند. این ویژگی ها عمر فیلتر هیدرولیک را افزایش داده و هزینه تعمیر پمپ، سروو ولو و سایر تجهیزات حساس را کاهش می دهند.
بررسی انواع پیچی Spin-on و کارتریجی Hydraulic filter

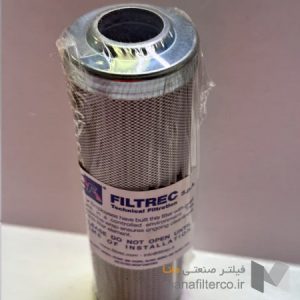

فیلترهای هیدرولیک Spin-on و Cartridge دو ساختار اصلی در سیستم های فیلتراسیون روغن هستند که هر کدام برای شرایط کاری متفاوت طراحی شده اند. فیلتر Spin-on دارای بدنه فلزی یکپارچه، سوپاپ بای پس و واشر آب بندی داخلی است و تعویض آن معمولا در کمتر از 5 دقیقه انجام می شود. این نوع فیلتر بیشتر در ماشین آلات راهسازی، لیفتراک ها و تجهیزات با فشار کاری 10 تا 35 بار استفاده می شود. در مقابل، فیلتر Cartridge تنها شامل المان فیلتراسیون بوده و داخل هوزینگ جداگانه نصب می گردد. فیلترهای کارتریجی ظرفیت جذب آلودگی بالاتری دارند و در سیستم های صنعتی با دبی بیش از 500 لیتر بر دقیقه و فشارهای بالاتر از 100 بار رایج هستند. همچنین دقت فیلتراسیون آنها می تواند به 3 میکرون مطلق برسد. کاهش ضایعات فلزی، هزینه نگهداری کمتر در بلندمدت و امکان تعویض مستقل المان از مهم ترین مزایای فیلتر Cartridge محسوب می شود.
برند های OEM اروپایی و چینی تولید کننده فیلتر هیدرولیک
در فیلترهای هیدرولیک، برند تولید کننده تاثیر مستقیمی بر راندمان فیلتراسیون، استحکام سازه ای و طول عمر سیستم دارد. برندهای OEM اروپایی معمولا از مدیای میکروگلاس چند لایه با راندمان جذب بیش از 99.5 درصد در ذرات 5 میکرون استفاده می کنند و تحمل فشار ترکیدگی آنها به بیش از 30 بار می رسد. دقت تولید بالا، کنترل کیفیت سختگیرانه و مقاومت حرارتی تا 120 درجه سانتی گراد از ویژگی های این محصولات است. در مقابل، برخی تولیدکنندگان مطرح چینی با بهره گیری از خطوط تولید CNC و استانداردهای بین المللی، فیلترهایی با راندمان 95 تا 99 درصد و مقاومت مناسب در کاربردهای صنعتی ارائه می دهند. انتخاب برند معتبر موجب کاهش سایش پمپ، افزایش عمر شیرهای هیدرولیکی و کاهش هزینه های توقف تجهیزات در شرایط کاری سنگین می شود.
- HYDAC - آلمان - تخصص در فیلتراسیون هیدرولیک، آکومولاتور و تجهیزات کنترل سیال - استانداردهای ISO 16889 ، ISO 2941 و ISO 3968
- MP Filtri - ایتالیا - تولید فیلترهای فشار قوی، برگشت روغن و تجهیزات مانیتورینگ آلودگی - استانداردهای ISO 16889 و ISO 11170
- ARGO-HYTOS - آلمان - سیستم های هیدرولیک صنعتی و فیلترهای دقیق میکروگلاس - استانداردهای ISO 2943 و ISO 3724
- Pall - انگلستان / آمریکا - فناوری پیشرفته فیلتراسیون صنعتی و هیدرولیک - استانداردهای ISO 16889 و NAS 1638
- Filtrec - ایتالیا - فیلترهای جایگزین OEM و المان های صنعتی - استانداردهای ISO 2942 و ISO 4572
- Leemin - چین - فیلترهای هیدرولیک ماشین آلات راهسازی و صنعتی - استانداردهای ISO 9001 و ISO 16889
- YDF - چین - تولید فیلترهای فشار بالا و فیلترهای خط برگشت - استانداردهای ISO 9001 و CE
- Henan Xinxiang Filter - چین - المان های جایگزین برای برندهای OEM جهانی - استانداردهای ISO 2941 ، ISO 2943 و ISO 16889
- Aier Filter - چین - فیلترهای هیدرولیک، روانکاری و تجهیزات تصفیه روغن - استانداردهای ISO 9001 و ISO 14001
