فیلتر صنعتی کارتریج سلولزی و مش فلزی
فیلتر صنعتی کارتریج سلولزی و مش فلزی برای ماشین آلات صنعتی یک ساختار فیلتراسیون چندلایه با طراحی مهندسی دقیق است که برای حذف ذرات معلق در بازه 0.3 تا 10 میکرون به کار می رود. این فیلترها معمولا در اشکال استوانه ای، مستطیلی و مخروطی طراحی می شوند تا با محدودیت فضای سیستم های HVAC و موتورخانه صنعتی هماهنگ باشند. مدیای سلولزی پلیسه ای با دانسیته 80 تا 200 گرم بر متر مربع، راندمان جذب 95 تا 99.5 درصد را فراهم می کند. لایه مش فلزی از فولاد گالوانیزه یا استنلس استیل 304 با ضخامت 0.2 تا 0.8 میلی متر ساخته می شود و نقش تقویت مکانیکی و تثبیت ساختار پلیسه ها را دارد. این فیلترها مطابق استانداردهای ISO 16890 و ISO 11155 طراحی شده و در دمای کاری 30- تا 120+ درجه سانتی گراد عملکرد پایدار دارند. افت فشار عملیاتی آن ها معمولا بین 80 تا 200 پاسکال کنترل می شود و برای محیط های معدنی، راهسازی و صنعتی سنگین مناسب هستند.
گروه صنعتی مانا فیلتر مرکز استعلام قیمت و خرید انواع فیلتر های صنعتی برای ماشین آلات راهسازی، معدنی، کشاورزی، دریایی و کاربری های خاص در ایران است. مشاوره فنی خرید، تعویض و یا تولید انواع Filter در این مجموعه بصورت رایگان انجام می شود.
اشکال و استاندارد های فیلتر صنعتی مصرفی در ماشین آلات راهسازی، معدنی، کشاورزی و دریایی

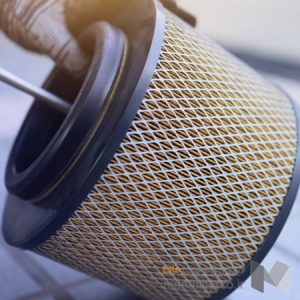

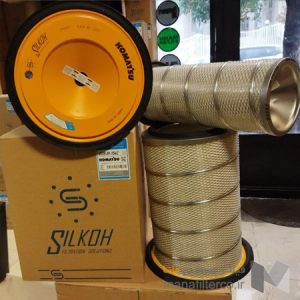

فیلتر صنعتی مصرفی در ماشین آلات راهسازی، معدنی، کشاورزی و دریایی از نظر اشکال هندسی و استانداردهای طراحی بر اساس شرایط کاری سخت و میزان آلودگی محیطی به صورت مهندسی توسعه می یابد. این فیلترها معمولا در اشکال استوانه ای، کارتریجی مستطیلی، مخروطی و پنلی تولید می شوند تا با محدودیت فضای نصب و نوع جریان هوا سازگار باشند. در محیط های معدنی و راهسازی از فیلترهای با سطح فیلتراسیون 0.5 تا 0.9 متر مربع و راندمان 98 تا 99.9 درصد برای ذرات 0.3 تا 10 میکرون استفاده می شود. در کاربردهای کشاورزی و دریایی تمرکز بر مقاومت رطوبتی تا 95 درصد و پایداری در برابر نمک و خوردگی است. استانداردهای اصلی شامل ISO 16890 برای فیلتراسیون هوا، ISO 11155 برای کابین ماشین آلات و ISO 5011 برای فیلترهای موتور است که تضمین کننده عملکرد پایدار در شرایط بار گرد و غبار بالا هستند.
| پارامتر | راهسازی | معدنی | کشاورزی | دریایی |
|---|---|---|---|---|
| شکل غالب فیلتر | کارتریج مستطیلی تقویت شده | استوانه ای چندلایه | پنلی یا مستطیلی سبک | استوانه ای مقاوم به رطوبت |
| سطح فیلتراسیون | 0.6 تا 0.9 متر مربع | 0.5 تا 0.85 متر مربع | 0.4 تا 0.6 متر مربع | 0.5 تا 0.75 متر مربع |
| راندمان جذب ذرات | 98.5 تا 99.9 درصد | 99 تا 99.95 درصد | 97 تا 99 درصد | 98 تا 99.5 درصد |
| بازه ذرات جذب | 0.3 تا 10 میکرون | 0.3 تا 5 میکرون | 0.5 تا 10 میکرون | 0.3 تا 10 میکرون |
| مقاومت محیطی | گرد و غبار بالا | سایش و ذرات معدنی | رطوبت و گرد و غبار سبک | نمک و خوردگی بالا |
| استانداردهای اصلی | ISO 16890 ، ISO 11155 | ISO 5011 ، ISO 16890 | ISO 16890 ، ISO 11155 | ISO 16890 ، ISO 11155 ، ISO 14001 |
| دمای کاری | 30- تا 110+ درجه | 30- تا 120+ درجه | 20- تا 90+ درجه | 30- تا 100+ درجه |
تفاوت قابلیت ها و کاربری کارتریج الیاف سلولزی و مش فلزی

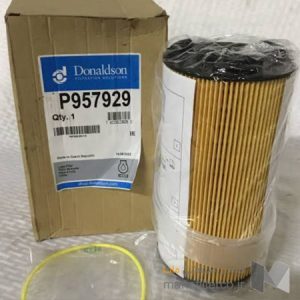

کارتریج الیاف سلولزی در فیلترهای صنعتی به دلیل ساختار متخلخل و پلیسه ای خود، قابلیت جذب بالایی در محدوده 0.3 تا 10 میکرون دارد و راندمان آن معمولا بین 95 تا 99.5 درصد است. این نوع مدیا در فشار کاری پایین تا متوسط، حدود 80 تا 180 پاسکال عملکرد بهینه دارد و در سیستم های تهویه و فیلتراسیون هوا کاربرد گسترده ای دارد. دمای کاری الیاف سلولزی معمولا بین 30- تا 100+ درجه سانتی گراد محدود می شود و در محیط های با رطوبت بالا نیاز به پوشش مقاوم دارد. هزینه تولید این نوع کارتریج پایین تر بوده و به طور متوسط 20 تا 40 درصد ارزان تر از ساختارهای تقویت شده فلزی است. این ویژگی ها آن را برای کاربردهای عمومی صنعتی، کشاورزی و HVAC اقتصادی و پرمصرف می کند.

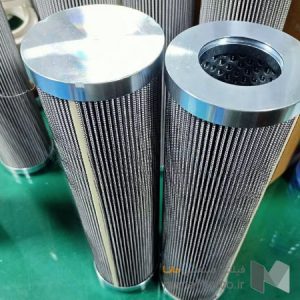

در مقابل، کارتریج مش فلزی به عنوان ساختار تقویتی در فیلترهای صنعتی، تحمل فشار کاری بالاتری در محدوده 150 تا 300 پاسکال دارد و برای محیط های سنگین معدنی و راهسازی مناسب است. این نوع ساختار از فولاد گالوانیزه یا استنلس استیل با ضخامت 0.2 تا 0.8 میلی متر ساخته می شود و دمای کاری آن تا 120+ درجه سانتی گراد قابل افزایش است. قابلیت جذب مستقیم آن کمتر از سلولزی است اما با تثبیت لایه های فیلتراسیون، راندمان کلی سیستم را تا 98 تا 99.9 درصد حفظ می کند. هزینه تولید این نوع فیلتر حدود 25 تا 60 درصد بالاتر است، اما دوام مکانیکی و طول عمر 30 تا 50 درصد بیشتر را در شرایط ارتعاشی و گرد و غبار شدید فراهم می کند.
فاکتور های تعیین کننده کیفیت فیلتر های صنعتی
فیلتر صنعتی با کیفیت، باید تعادل دقیقی میان راندمان فیلتراسیون، ظرفیت نگهداری آلاینده، افت فشار و دوام مکانیکی ایجاد کند. راندمان جداسازی برای ذرات 2 تا 25 میکرون معمولا بر اساس نسبت بتا ISO 16889 ارزیابی می شود و مقادیر β200 یا β1000 نشان دهنده حذف 99.5 تا 99.9 درصد ذرات هستند. افت فشار اولیه برای بسیاری از فیلترهای هیدرولیک بین 0.1 تا 0.5 بار قرار دارد و افزایش آن نشانه اشباع تدریجی مدیا است. استحکام مدیا، مقاومت در برابر فشار ترکیدگی تا 20 الی 35 بار، آب بندی کامل، مقاومت شیمیایی در دمای 40- تا 120+ درجه سانتی گراد و کیفیت فرآیند تولید، مهم ترین عوامل تعیین کننده طول عمر، پایداری عملکرد و حفاظت از تجهیزات صنعتی محسوب می شوند. لازم به ذکر است که این فاکتور های کیفی بصورت مستقیم بر روی قیمت خرید فیلتر صنعتی نیز تاثیرگذار می باشد.
- مقاومت فشاری (Pressure Resistance): مهم ترین شاخص کیفیت فیلتر صنعتی، تحمل اختلاف فشار و فشارهای لحظه ای است. فیلترهای مرغوب دارای مقاومت ترکیدگی 20 تا 35 بار و در مدل های سنگین تا بیش از 70 بار هستند. این ویژگی از تغییر شکل مدیا و پارگی کارتریج جلوگیری می کند.
- مقاومت حرارتی (Thermal Resistance): مدیا، چسب ها و آب بندها باید در محدوده دمای 40- تا 120+ درجه سانتی گراد عملکرد پایدار داشته باشند. برخی فیلترهای ویژه با متریال میکروگلاس و FKM تا 150 درجه سانتی گراد نیز قابل استفاده هستند.
- قابلیت جذب آلاینده های میکرونی (Micron Filtration Efficiency): توانایی حذف ذرات 1 تا 25 میکرون مهم ترین عامل حفاظت از تجهیزات دقیق است. فیلترهای با نسبت β200 تا β1000 مطابق ISO 16889 قادر به حذف 99.5 تا 99.9 درصد ذرات هدف هستند.
- قابلیت نگهداری و حفظ آلاینده ها (Contaminant Retention Capacity): مدیای با کیفیت علاوه بر جذب ذرات، باید آنها را در برابر ارتعاش، شوک فشاری و تغییر دبی حفظ کند. ظرفیت نگهداری بالا باعث افزایش عمر فیلتر و جلوگیری از آزاد شدن مجدد آلاینده ها می شود.
- افت فشار اولیه (Initial Pressure Drop): فیلتر استاندارد باید با افت فشار اولیه حدود 0.1 تا 0.5 بار، بیشترین دبی را با کمترین مصرف انرژی فراهم کند و از ایجاد کاویتاسیون در سیستم جلوگیری نماید.
- جنس و ساختار مدیا: استفاده از میکروگلاس چند لایه، الیاف سنتتیک یا سلولز تقویت شده، ظرفیت جذب آلودگی، استحکام و راندمان فیلتراسیون را به طور محسوسی افزایش می دهد.
- کیفیت آب بندی: اورینگ های NBR، FKM یا سیلیکونی باید در برابر روغن، سوخت، فشار و دما مقاوم بوده و از عبور سیال بدون فیلتراسیون جلوگیری کنند.
- استحکام مکانیکی کارتریج: هسته فلزی، توری محافظ و صفحات انتهایی باید در برابر ارتعاش، پالس های هیدرولیکی و تغییرات فشار تغییر شکل ندهند.
- مقاومت شیمیایی: مدیا باید در برابر روغن های معدنی، روغن های سنتتیک، سوخت، امولسیون ها و بسیاری از سیالات صنعتی بدون کاهش راندمان مقاوم باشد.
- دقت ابعادی و کیفیت تولید: یکنواختی چینش پلیسه ها، تلرانس پایین، چسب کاری دقیق و مونتاژ استاندارد باعث توزیع یکنواخت جریان و افزایش عمر مفید فیلتر می شود.
- انطباق با استانداردهای بین المللی: تولید مطابق استانداردهای ISO 16889، ISO 3968، ISO 2941، ISO 2942، ISO 2943 و ISO 3724 تضمین کننده عملکرد، دوام و قابلیت اطمینان فیلتر است.
- طول عمر و هزینه مالکیت: فیلتر با ظرفیت جذب بالا و کیفیت ساخت مناسب، دفعات تعویض را کاهش داده و با محافظت بهتر از پمپ، شیرآلات و تجهیزات، هزینه های تعمیرات را به حداقل می رساند.
