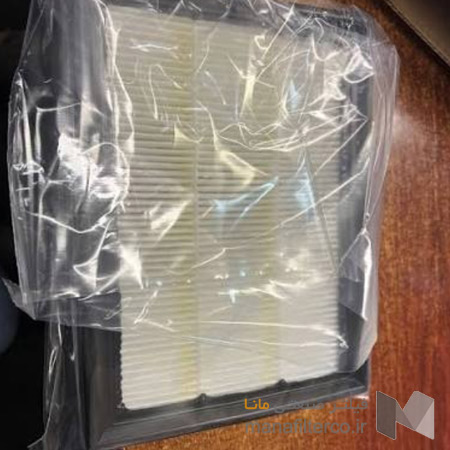

فیلتر هوای کابین بیل مکانیکی

نوع و ضخامت کارتریج فیلتر هوای کابین بیل مکانیکی

کارتریج فیلتر هوای کابین بیل مکانیکی از نظر ساختار به انواع پنلی تخت، پنلی چین دار، چند لایه نانوفیبری و کربن اکتیو تقسیم می شود. مدل های پنلی چین دار بیشترین کاربرد را در بیل های مکانیکی 15 تا 80 تنی دارند. تعداد چین ها معمولا بین 25 تا 70 عدد است و سطح موثر فیلتراسیون را تا 3.5 برابر افزایش می دهد. لایه اصلی از الیاف سلولزی و پلی استر با راندمان جذب 95 تا 99.97 درصد برای ذرات 0.3 تا 5 میکرون ساخته می شود. در محیط های معدنی، یک لایه کربن فعال نیز برای جذب بخارات روغنی و آلاینده های شیمیایی اضافه می شود. قاب نگهدارنده اغلب از پلی یورتان یا پلی آمید تقویت شده با مقاومت حرارتی بالا تولید می شود.

ضخامت کارتریج فیلتر هوای کابین بیل مکانیکی بر اساس ظرفیت سیستم تهویه بین 20 تا 90 میلی متر متغیر است. ضخامت مدل های استاندارد معمولا 25 تا 45 میلی متر و در مدل های سنگین معدنی 50 تا 80 میلی متر است. ارتفاع فیلترها بین 180 تا 420 میلی متر و عرض آن ها بین 120 تا 320 میلی متر طراحی می شود. فاصله بین چین های فیلتر نیز 3 تا 8 میلی متر در نظر گرفته می شود تا افت فشار هوا از 80 تا 180 پاسکال فراتر نرود. این طراحی باعث افزایش عمر مفید فیلتر به 500 تا 1000 ساعت کاری می شود. انتخاب ضخامت مناسب می تواند تا 30 درصد راندمان تهویه کابین بیل مکانیکی را افزایش داده و از ورود گرد و غبار سیلیسی جلوگیری کند.

مقایسه سایز، شکل هندسی و مشخصات Cabin air filter بیل کوماتسو، کاترپیلار، ولوو، هیوندا و هیتاچی

فیلتر هوای کابین بیل مکانیکی در برندهای کوماتسو، کاترپیلار، ولوو، هیوندا و هیتاچی از نظر ابعاد، شکل هندسی و ظرفیت فیلتراسیون تفاوت های مشخصی دارند. بیل های کوماتسو و هیتاچی اغلب از فیلترهای مستطیلی چین دار با ضخامت متوسط استفاده می کنند. کاترپیلار بیشتر از فیلترهای چند لایه با تراکم بالاتر بهره می برد. ولوو بر افزایش سطح فیلتراسیون و کاهش افت فشار هوا تمرکز دارد. هیوندا نیز از طراحی فشرده برای سهولت سرویس و تعویض استفاده می کند. راندمان جذب ذرات در تمامی این برندها بین 95 تا 99.97 درصد برای ذرات 0.3 تا 5 میکرون قرار دارد. ابعاد نهایی بسته به مدل دستگاه متغیر است، اما اصول طراحی بر حداکثر گردش هوای کابین و کاهش ورود گرد و غبار استوار است.
