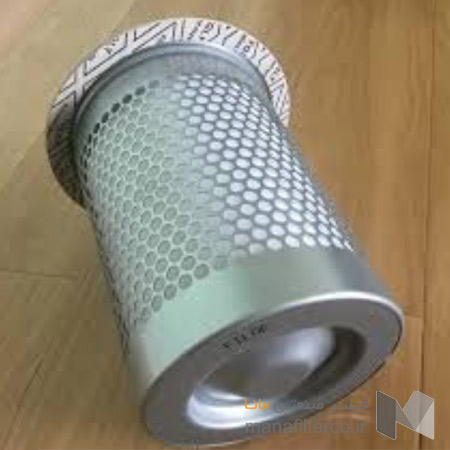

فیلتر سپرایتور کمپرسور اسکرو اطلس

اجزای بدنه و مشخصات الیاف فیلتر سپرایتور کمپرسور اطلس کوپکو ATLAS COPCO

بدنه فیلتر سپرایتور کمپرسور اطلس کوپکو از چهار جزء اصلی تشکیل شده است. پوسته خارجی از ورق فولاد کربنی ST37 با ضخامت 1.5 تا 2 میلیمتر و پوشش الکترواستاتیک اپوکسی ساخته می شود. درپوش بالایی و پایینی از فولاد Stamping با ضخامت 2.5 تا 3 میلیمتر و آب بندی حلقه O-Ring از جنس نیتریل بوتادین رابر با سختی 70 شور A می باشد. لایه های فیلتر از الیاف میکروگلس بوروسیلیکات با قطر 0.3 تا 0.8 میکرون و چگالی 140 تا 180 گرم بر متر مربع تولید می گردد. لایه نگهدارنده داخلی و خارجی از ورق فولاد ضد زنگ 304 با مش 100 تا 200 میکرون و ضخامت 0.5 میلیمتر ساخته می شود. چسب اپوکسی دو جزئی با دمای تحمل 150 درجه سلسیوس لایه ها را تثبیت می کند. عمق چین های فیلتر 12 تا 20 میلیمتر با زاویه 35 درجه و تعداد چین ها 180 تا 250 عدد است.

جزء	متریال	مشخصات عددی	وظیفه اصلی
پوسته خارجی	فولاد کربنی ST37	ضخامت 1.5 تا 2 میلیمتر	تحمل فشار تا 16 بار
درپوش بالایی و پایینی	فولاد Stamping	ضخامت 2.5 تا 3 میلیمتر	ایجاد آب بندی مکانیکی
حلقه O-Ring	نیتریل بوتادین رابر (NBR)	سختی 70 شور A	جلوگیری از نشتی روغن
لایه فیلتراسیون اصلی	الیاف میکروگلس بوروسیلیکات	قطر 0.3 تا 0.8 میکرون	جداسازی ذرات 0.1 تا 0.3 میکرون
لایه نگهدارنده داخلی/خارجی	فولاد ضد زنگ 304	مش 100 تا 200 میکرون، ضخامت 0.5 میلیمتر	حمایت ساختاری از الیاف
چسب تثبیت کننده	اپوکسی دو جزئی	دمای تحمل 150 درجه سلسیوس	چسباندن لایه ها به یکدیگر
چین های فیلتر	مجموعه الیاف	عمق 12 تا 20 میلیمتر، زاویه 35 درجه	افزایش سطح تماس فیلتراسیون
تعداد چین ها	–	180 تا 250 عدد	بهبود راندمان جداسازی

دمای کاری و میزان افت فشار

دمای کاری استاندارد فیلتر سپرایتور کمپرسور اطلس کوپکو بین 5- تا 120 درجه سلسیوس تعیین شده است. محدوده دمای بهینه برای عملکرد این فیلترها بین 60 تا 90 درجه سلسیوس می باشد. در دمای کمتر از 5 درجه، ویسکوزیته روغن افزایش یافته و راندمان جداسازی کاهش می یابد. در دمای بالای 110 درجه، عمر مفید الیاف میکروگلس تا 30 درصد کوتاهتر می شود. مدل های ویژه این فیلتر با واشرهای ویتون قادر به تحمل دمای 150 درجه سلسیوس هستند. دمای هوای ورودی به فیلتر مستقیماً بر افت فشار و رطوبت جداسازی تأثیر می گذارد. کمپرسورهای اطلس کوپکو مجهز به خنک کننده هوای خروجی دمای ورودی را زیر 90 درجه نگه می دارند. رعایت دمای نامی فیلتر تضمین کننده غلظت روغن خروجی زیر 3 میلی گرم بر متر مکعب است.

افت فشار اولیه در فیلتر سپرایتور تمیز اطلس کوپکو برابر 0.15 تا 0.20 بار اندازه گیری می شود. این مقدار در زمان نصب قطعه جدید و در دبی هوای نامی کمپرسور ثبت می گردد. حداکثر افت فشار مجاز پیش از تعویض فیلتر بین 0.8 تا 1.0 بار تعریف می شود. افزایش افت فشار بالای 1.0 بار نشانه گرفتگی فیلتر و نیاز به تعویض فوری است. نرخ رشد افت فشار در شرایط کاری عادی حدود 0.001 بار به ازای هر 100 ساعت کارکرد است. در محیط های گرد و غباری این نرخ تا 0.005 بار افزایش می یابد. افت فشار دیفرانسیل بالا باعث کاهش راندمان کمپرسور و افزایش مصرف برق می گردد. سنسور فشار دیفرانسیل نصب شده روی فیلتر اطلس کوپکو زمان دقیق تعویض را هشدار می دهد. نگهداری فیلتر در محدوده افت فشار زیر 0.5 بار بهینه ترین عملکرد انرژی را ارائه می دهد.
