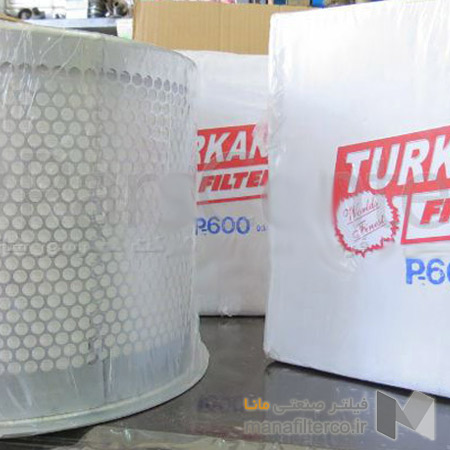

فیلتر سپرایتور کمپرسور ترکان TURKAN
فیلتر سپرایتور کمپرسور ترکان TURKAN
امتیاز 4 از 5
فیلتر سپرایتور کمپرسور ترکان TUEKAN محصول کشور ایران با قابلیت جداسازی 99.97 درصد از قطرات ریز روغن تا قطر 0.1 میکرون می باشد. بدنه این فیلتر از ورق فولاد کربنی ST12 با ضخامت 1.5 تا 2 میلیمتر تحت فرآیند کشش عمیق ساخته می شود. لایه های فیلتراسیون ترکیبی از الیاف مصنوعی میکروگلس بوروسیلیکات با قطر 0.5 تا 1 میکرون و چگالی 150 گرم بر متر مربع می باشد که قابلیت جذب و نگهداری بالای روغن را فراهم می کنند. فشار کاری مجاز این قطعه بین 7 تا 13 بار بوده و افت فشار اولیه در فیلتر تمیز حدود 0.2 بار است. حداکثر افت فشار مجاز پیش از تعویض فیلتر برابر 1.0 بار تعیین می گردد. واشرهای آب بندی از جنس نیتریل بوتادین رابر با سختی 75 شور A و دمای تحمل 120 درجه سلسیوس ساخته می شوند. پوشش خارجی اپوکسی پودری با ضخامت 60 میکرون مقاومت در برابر خوردگی را تضمین می کند.
گروه صنعتی مانا فیلتر مرکز استعلام قیمت و خرید فیلتر سپرایتور روغن از هوای کمپرسور ترکان فیلتر در ایران می باشد. مشاوره فنی خرید، تعویض و نصب کلیه فیلتر آلات صنعتی در این مجموعه بصورت رایگان انجام می شود.
توضیحات
ساختمان اصلی و جنس الیاف کارتریج فیلتر سپرایتور کمپرسور ترکان فیلتر
کارتریج فیلتر ترکان از پنج جزء سازه ای اصلی تشکیل شده است. پوسته خارجی استوانه ای از ورق فولاد کربنی ST14 با ضخامت 1.8 میلیمتر و ارتفاع 200 تا 350 میلیمتر ساخته می شود. درپوش بالایی فشاری از جنس فولاد St37 با ضخامت 3 میلیمتر و رزوه مرکزی 1.5 اینچ UNF طراحی شده است. درپوش پایینی نیز از همان جنس با حلقه آب بندی شیاردار به ضخامت 2.5 میلیمتر تولید می گردد. لوله مرکزی مشبک از فولاد گالوانیزه سرد با قطر 25 تا 50 میلیمتر و دارای 120 تا 180 سوراخ دایره ای به قطر 4 میلیمتر می باشد. واشر O-Ring آب بندی از جنس نیتریل بوتادین رابر با سختی 70 تا 75 شور A و قطر مقطع 3.8 میلیمتر استفاده می شود. عملیات جوشکاری غلتکی (Seam Welding) درز طولی پوسته را با استحکام 350 مگاپاسکال متصل می کند. پوشش نهایی الکترواستاتیک اپوکسی پلی استر با ضخامت 60 تا 80 میکرون در کوره 180 درجه پخت می شود.
لایه اصلی فیلتراسیون از الیاف میکروگلس آلمانی با قطر 0.3 تا 0.7 میکرون و چگالی 160 گرم بر متر مربع ساخته شده است. ترکیب شیمیایی الیاف شامل 70 درصد سیلیس، 18 درصد بور، 5 درصد سدیم و 7 درصد مواد افزودنی می باشد. لایه دوم تقویتی کارتریج فیلتر سپرایتور کمپرسور ترکان فیلتر از الیاف پلی استر تک رشته ای با قطر 8 تا 12 میکرون و چگالی 50 گرم بر متر مربع به کار رفته است. لایه سوم محافظ خارجی از مش فولاد ضد زنگ 304 با گشودگی 200 میکرون و ضخامت 0.5 میلیمتر تشکیل می شود. چسب اپوکسی رزول دو جزئی با نسبت 1.5 به 1 و دمای تحمل 150 درجه سلسیوس لایه ها را تثبیت می کند. فرآیند چین دهی (Pleating) با زاویه 35 تا 45 درجه و عمق چین 15 تا 20 میلیمتر انجام می شود. تعداد کل چین ها در هر کارتریج بسته به قطر بین 180 تا 250 چین متغیر است. راندمان جداسازی نهایی فیلتر ترکان برای ذرات 0.3 میکرون برابر 99.97 درصد می باشد.
مزایای کاربری فیلتر روغن از هوای کمپرسور Turkan Filter
فیلتر سپرایتور ترکان فیلتر با راندمان جداسازی حداکثر مزایای عملیاتی متعددی را ارائه می دهد. این فیلتر غلظت روغن باقیمانده در هوای خروجی را به زیر 3 میلی گرم بر متر مکعب کاهش می دهد. افت فشار اولیه فقط 0.2 بار بوده که مصرف انرژی کمپرسور را تا 8 درصد بهینه می سازد. عمر مفید 4000 تا 6000 ساعته هزینه های تعویض و نگهداری را کاهش می دهد. بدنه فولادی با ضخامت 1.8 میلیمتر فشار کاری 13 بار را تحمل می کند. واشرهای نیتریل بوتادین رابر با سختی 75 شور A نشتی روغن را به صفر می رسانند. پوشش اپوکسی پودری با ضخامت 80 میکرون مقاومت در برابر رطوبت و خوردگی را افزایش می دهد. نصب آسان با رزوه استاندارد 1.5 اینچ UNF زمان تعویض را به 10 دقیقه کاهش می دهد. قابلیت عملکرد در دمای 120 درجه سلسیوس کاربرد در کمپرسورهای صنعتی سنگین را ممکن می سازد. تولید انطباقی با برندهای اطلس، اینگرسول رند و سولیار نیاز به فیلترهای اصلی را حذف می کند.
- راندمان جداسازی فوق العاده
99.97 درصد برای ذرات روغن تا قطر 0.1 میکرون - کاهش مصرف انرژی
افت فشار اولیه 0.2 بار و حداکثر 1.0 بار - عمر مفید طولانی
4000 تا 6000 ساعت کارکرد مؤثر - مقاومت مکانیکی بالا
تحمل فشار کاری 13 بار و فشار ترکیدن 20 بار - آب بندی کامل بدون نشتی
واشر O-Ring با سختی 75 شور A و تحمل دمای 120 درجه - مقاومت در برابر خوردگی
پوشش اپوکسی پودری با ضخامت 60 تا 80 میکرون - نصب سریع و آسان
رزوه استاندارد 1.5 اینچ UNF و زمان تعویض 10 دقیقه - سازگاری با برندهای معتبر
قابل جایگزینی با اطلس، اینگرسول رند، سولیار - عملکرد در دمای بالا
محدوده کاری 10- تا 120 درجه سلسیوس - غلظت روغن باقیمانده بسیار کم
کمتر از 3 میلی گرم بر متر مکعب هوای خروجی
حداکثر دما و فشار کاری ترکان فیلتر برای Compressor
حداکثر دمای کاری مجاز فیلتر سپرایتور ترکان فیلتر برابر 120 درجه سلسیوس می باشد. این مقدار دمای تحمل برای مدل استاندارد با واشرهای نیتریل بوتادین رابر (NBR) تعریف شده است. در مدل ویژه این فیلتر با واشرهای ویتون (Viton)، حداکثر دمای کاری به 150 درجه سلسیوس افزایش می یابد. دمای بهینه عملکرد این فیلتر بین 60 تا 90 درجه سلسیوس توصیه می شود. در دماهای بالای 110 درجه، عمر مفید الیاف میکروگلس تا 25 درصد کاهش می یابد. کمپرسورهای اسکرو صنعتی معمولاً هوای خروجی با دمای 70 تا 85 درجه تولید می کنند. فیلتر ترکان فیلتر در این محدوده دمایی بهترین راندمان جداسازی 99.97 درصد را ارائه می دهد. سیستم خنک کننده اجباری کمپرسور دمای ورودی به فیلتر را زیر 100 درجه نگه می دارد. انتخاب واشر مناسب بر اساس دمای کاری کمپرسور از اهمیت بالایی برخوردار است.
حداکثر فشار کاری مجاز فیلتر سپرایتور ترکان فیلتر برابر 13 بار (1.3 مگاپاسکال) می باشد. این مقدار فشار برای کلیه مدل های استاندارد تولیدی این برند معتبر است. فشار تست هیدرواستاتیک بدنه فیلتر تا 20 بار (دو برابر فشار نامی) طراحی شده است. فشار ترکیدن (Burst Pressure) بدنه فیلتر تحت شرایط استاندارد به 25 بار می رسد. محدوده فشار کاری بهینه برای عملکرد این فیلتر بین 7 تا 10 بار توصیه می گردد. در فشارهای بالای 12 بار، افت فشار دیفرانسیل داخلی تا 0.3 بار افزایش می یابد. کمپرسورهای اسکرو صنعتی معمولاً در محدوده فشار 7 تا 10 بار کار می کنند. بدنه فولادی با ضخامت 1.8 میلیمتر و جوش غلتکی ممتد این تحمل فشار را تضمین می کند. رعایت حداکثر فشار نامی 13 بار برای ایمنی تجهیزات الزامی است.
