فیلتر روغن هیدرولیک جرثقیل

مشخصات فنی، ابعاد و استاندارد های فیلتر روغن هیدرولیک جرثقیل کاتو و تادانو

فیلترهای روغن هیدرولیک جرثقیل‌های کاتو و تادانو با استانداردهای دقیق و ابعاد مشخصی طراحی می‌شوند. این فیلترها اغلب دارای شماره‌های قطعهای نظیر 689-35703031 برای کاتو و 366-712-79510 برای تادانو هستند . راندمان فیلتراسیون این محصولات معمولاً بر اساس نسبت بتا (Beta Ratio) مطابق با استاندارد ISO 16889 سنجیده می‌شود . برای مثال، راندمان 95% در اندازه 10 میکرون برای برخی مدل‌های کاتو گزارش شده است . ابعاد فیزیکی عناصر فیلتر متغیر بوده و برای یک فیلتر تادانو، ابعاد 0.10 متر در 0.10 متر در 0.10 متر ثبت شده است . با این حال، ابعاد دقیق به مدل فیلتر و کاربرد خاص آن بستگی دارد .

• شماره قطعه (KATO): 689-35703031
• شماره قطعه (TADANO): 366-712-79510
• استاندارد فیلتراسیون: ISO 16889 (آزمون چندگذره)
• نسبت بتا (ß) برای ذرات 10 میکرون: ß₁₀(c) = 200 (معادل راندمان 99.5%)
• راندمان نمونه برای کاتو (ذرات 10 میکرون): ≥ 95%
• راندمان نمونه برای تادانو (ذرات 5 میکرون): ≥ 99.9% (ß₅(c) ≥ 1000)
• ابعاد فیزیکی نمونه (مدل مشخص تادانو): 100 × 100 × 100 میلی‌متر
• حداکثر فشار عملیاتی: 315 بار (31.5 مگاپاسکال)
• دمای کاری مجاز: 20- تا 110+ درجه سانتی‌گراد
• جنس بدنه و مغزی: فولاد ضدزنگ AISI 304 به همراه الیاف میکروشیشه
• رزوه اتصال (ورودی/خروجی): G 1/2 اینچ یا 1 اینچ BSP (مطابق ISO 228)
• نرخ جریان اسمی: تا 180 لیتر بر دقیقه (با افت فشار ≤ 0.8 بار)
• کلاس تمیزی روغن خروجی: ISO 4406:2021 (کلاس 18/16/13)
• گواهی‌های کیفی: تأییدیه سازنده اصلی (OEM) و استاندارد ISO 2941 (آزمون فروپاشی)

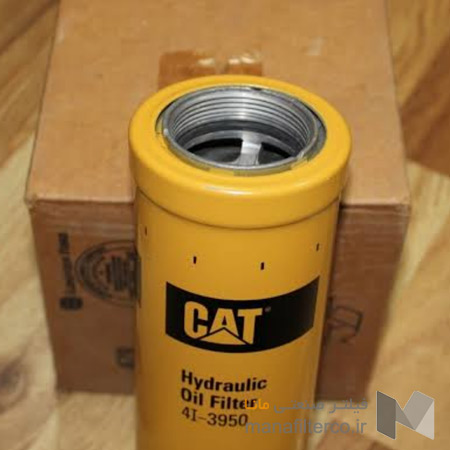

کیفیت، مقاومت فشاری و حرارتی و آلیاژ فیلتر هیدرولیک کاترپیلار آمریکا CAT

فیلترهای هیدرولیک کاترپیلار CAT در کلاس‌های کارایی مختلفی تولید می‌شوند که هر کدام دارای آلیاژ و مشخصات مقاومتی متفاوتی هستند. مدل پیشرفته (Advanced Efficiency) مانند 5I-8670 از بدنه فولاد سرد نورد شده با پوشش الکتروفورتیک زرد استفاده می‌کند . مغزی فیلتر از الیاف کامپوزیت میکروشیشه یا سلولز پیشرفته ساخته شده است که راندمان بالایی در جذب ذرات دارد . برای محیط‌های سخت‌تر، مدل‌های اولترا پیشرفته (Ultra High Efficiency) از محیط مصنوعی ویژه برای حذف ذرات بسیار ریز استفاده می‌کنند . واشرهای آب‌بندی معمولاً از جنس نیتریل بوتادین رابر (NBR) با تحمل دمایی ۴۰- تا ۱۲۰+ درجه سانتی‌گراد هستند . برخی مدل‌های خاص مانند 1R-1808 برای کاربردهای فشارقوی از الیاف فولاد ضدزنگ و پارچه‌های سیم بافته شده در ساختار خود بهره می‌برند .

مقاومت فشاری این فیلترها بر اساس استاندارد ISO 2941 اندازه‌گیری می‌شود . مدل 5I-8670 دارای مقاومت انفجار پوسته تا ۲۰.۷ بار (۳۰۰ پوند بر اینچ مربع) و تحمل فشار کاری تا ۲.۵ مگاپاسکال است . همچنین شیر بای‌پس تعبیه شده در این فیلتر در فشار ۱.۷ بار (۲۵ پوند بر اینچ مربع) فعال می‌شود تا از افت فشار بیش از حد جلوگیری کند . در مقابل، مدل‌های جایگزین مانند MF0503138 دارای مقاومت کلاپس (Collapse Pressure) تا ۱۴۵ پوند بر اینچ مربع (حدود ۱۰ بار) هستند که نشان‌دهنده تنوع طراحی بر اساس نیاز سیستم است . از نظر حرارتی، محدوده دمای کاری استاندارد برای این فیلترها بین ۴۰- تا ۱۲۰+ درجه سانتی‌گراد تعیین شده است . تمامی این فیلترها تحت استانداردهای بین‌المللی مانند ISO 16889 برای تست راندمان و ISO 3968 برای تست افت فشار، تأییدیه کیفی دریافت می‌کنند .
